詳細資料：

性能參數：

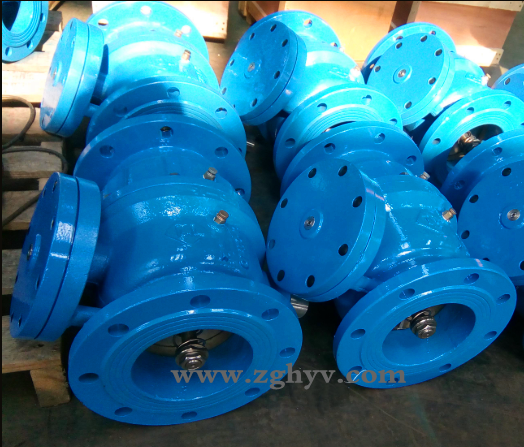

單膜片低阻力倒流防止器技術要求

1.設計、制造技術要求按CJ/T160的規定；

2.閥門檢查和試驗按GB/T13927的規定；

3.閥門結構長度按GB/T12221的規定；

4.法蘭尺寸按GB/T17241.6的規定；

5.閥門裝配前表面涂環氧樹脂粉沫，并符GB/T17219的規定。

6.單膜片低阻力倒流防止器主要零件及材質。

1．結構更加緊湊，尺寸短，體積小，倒流低，噪音小，在經濟流速下正常工作水損為1.3-2.5米。

2.泄水閥的精度與泄水壓力可調，使其受管道壓力波動干擾少，啟閉安全可靠，沒有非正常排水現象。

3.單膜片設計，膜片等關鍵部件的久經考驗的可靠性，使其質量優于普通的低阻力倒流防止器。

4.兩級止回閥的 流道設計，流阻小，啟閉速度快，可有效防止背壓突然升高對閥門及管道的破壞，限制壓力水倒流或虹吸倒流，具有靜音功能，有效處長閥門使用壽命。

5.人性化設計，產品可水平或立式安裝，在線測試，在線檢修。

工作原理：

（1）正常供水：
a. 清潔市政生活水從 級止回閥經過排水器到第二級止回閥出口向用戶供水， 級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔，而隔膜下腔與 級止回閥出口（第二級止回閥進口）相通，由于其存在一定的壓差ΔP1=0.035MPa，推動閥瓣下移，排水器關閉，倒流防止器正常供水；
b. 當閥后管路無用戶，水靜止。如進口壓力保持不變，其前后存在壓差ΔP1=0.035MPa，排水器仍呈關閉狀態，如進口壓力下降，中間腔和閥前壓差ΔP1≤0.022MPa時，則排水器控制彈簧推開閥芯，打開排水器讓中間腔排水，使ΔP1保持在0.035MPa；

（2）密封失靈時：
a. DSBP741X低阻力倒流防止器之后管網壓力升高，超過閥前進口壓力時，如第二止回閥密封完好無滲漏，高壓水不會倒流，排水器隔膜上下保持原來壓差，排水器關閉，不泄壓。當第二級止回閥密封破壞產生滲漏，第二級止回閥之前壓力升高，造成排水器隔膜上下壓差減小，排水器打開，排水泄壓；此時，如 級止回閥同時密封破壞，由于第二級止回閥倒流回的高壓水已泄壓減壓，故不會倒流回 級止回閥。
b. 當閥后壓力高于閥前壓力時，如供水壓力不斷下降，則排水器隔膜上部壓力下降，安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降Z零或負壓時，排水器完全打開，水排出，空氣從排水器進入真空腔，從而防止產生虹吸倒流現象。

（3）本閥開啟壓力≤0.07MPa，規范規定在0.06～0.1MPa范圍內，進水口止回閥工作壓差為0.035MPa。

尺寸圖：

產品特點:

1．結構更加緊湊，尺寸短，體積小，倒流低，噪音小，在經濟流速下正常工作水損為1.3-2.5米。

2.泄水閥的精度與泄水壓力可調，使其受管道壓力波動干擾少，啟閉安全可靠，沒有非正常排水現象。

3.單膜片設計，膜片等關鍵部件的久經考驗的可靠性，使其質量優于普通的低阻力倒流防止器。

4.兩級止回閥的 流道設計，流阻小，啟閉速度快，可有效防止背壓突然升高對閥門及管道的破壞，限制壓力水倒流或虹吸倒流，具有靜音功能，有效處長閥門使用壽命。

5.人性化設計，產品可水平或立式安裝，在線測試，在線檢修。

服務承諾：

(1) 嚴格按照合同要求，提供符合設計標準，質量合格的產品。

(2) 嚴格檢查和控制原材料、原器件、配套件的進廠質量。

(3) 保證所供設備加工工藝完善、檢測手段完備。產品 帶缺陷出廠。

(4) 對涉及分包商的供貨、質量、設備性能、技術接口、服務等方面問題全部責任。按合同規定的關鍵部件必須符合有關資質的要求，并經需方認可。

(5) 按合同規定向監造單位提供有關部門標準和圖紙，并為監造提供方便并對監造設備的停工待檢部位提前7天通知需方及監造代表，需方所派監造是督促我方按標準生產合格產品，但并不減我方的一切質量責任。

(6) 對設備制造過程中出現的質量缺陷及時向需方和監造代表通報、不隱瞞。若設備缺陷超過合同規定的標準，供方無條件更換。在安裝和試運行過程中，設備出現質量問題，先處理問題，再分清責任，一切以滿足工程進度需要為準則。

(7) 為所供的設備在制造、運輸、裝卸過程中投保，-旦發生意外，我方將按需要對所供設備盡快進行免費更換、修理，直到需方滿意為止。

(8) 在開箱過程中如發現缺件及其他原因引起的零部件丟失，我方負責盡快免費補齊所缺零部件。在設備的安裝、調試過程中以及今后在設備運行中發現的質量問題，如屬我方原因，我方承擔責任。

(9) 按時向需方提供按合同規定的全部技術資料和圖紙。有義務在必要時邀請需方參與我方的技術設計審核。

(10) 按需方要求的時間到現場進行技術服務，指導需方按我方的技術資料和圖紙的要求進行安裝、試運行及試生產。

(11) 對于需方先購的與合同設備有關的配套設備，我方主動提供滿足設備接口要求的技術條件和資料。

(12) 嚴格執行供需雙方就有關問題召開會議的紀要或協議。

(13) 按合同規定免費為需方舉辦有關設備安裝、調試、使用、維護技術的業務班。

(14) 加強售前、售中、售后服務，把"24小時服務"、"超前服務"、"全過程服務"、 "終身服務"貫徹在產品制造、安裝、調試、大修的全過程。

(15) 接到需方反映的質量問題信息后，在24小時之內作出答復或派出服務人員，盡快到達現場，做到用戶對質量不滿意，服務不停止。

(16) 免費為產品提供終身維護，凡我廠用戶，均建立了詳盡的用戶檔案，我廠售后服務。人員實行定期回訪，制度，指導用戶的日常維護，及時指出并解決可能出現的故障。

(17) 隨時滿足需方對備品備件的要求，終身為用戶提供質優價廉的零配件。
