詳細資料：

產品簡介：

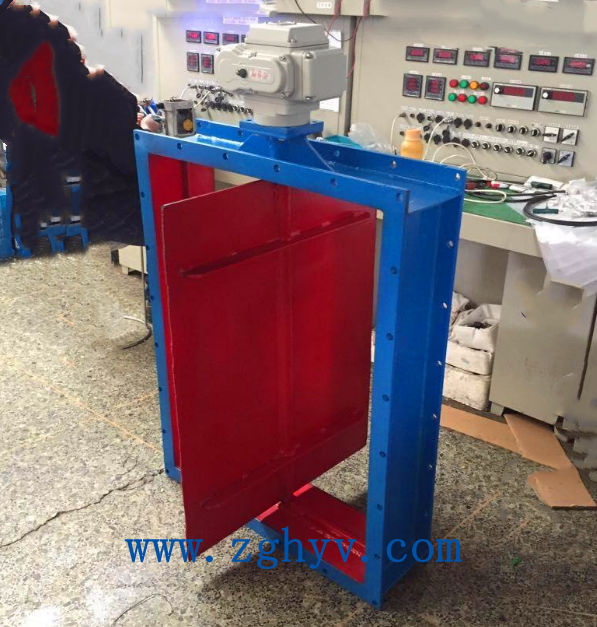

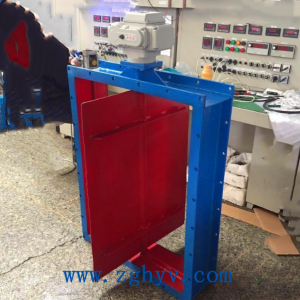

電動不銹鋼方形通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.1MPa，一般適用于工業、冶金、環保等管道作通風調節介質流量之用。

電動不銹鋼方形通風蝶閥應用范圍：通風蝶閥適用溫度隨閥體選材而定，公稱壓力≤0.1MPa，一般適用于工業、冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或

電動不銹鋼方形通風蝶閥結構特點

1、通風蝶閥設計新穎、合理，結構 ，重量輕，啟閉迅速。

2、蝶閥操力矩小，操作方便，省力靈巧。電動方形通風蝶閥|方形通風蝶閥

3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

4、內無連桿、螺栓等、工作可靠、使用壽命長，不受介質流向影響

電動不銹鋼方形通風蝶閥標準規范

設計制造標準：GB/T 12238-1989；JB/T8692-1998

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9115.1

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

電動不銹鋼方形通風蝶閥主要技術參數

公稱通徑 DN(mm) 50～2000

公稱壓力 PN(MPa) 0.05 0.25 0.6

試驗壓力 Ps(MPa) 強度試驗 0.075 0.375 0.9

密封試驗 ≤1.5％泄漏量

適用介質 煤氣、含塵氣體、煙道氣等

驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動

連接尺寸圖：

服務承諾：

(1) 嚴格按照合同要求，提供符合設計標準，質量合格的產品。

(2) 嚴格檢查和控制原材料、原器件、配套件的進廠質量。

(3) 保證所供設備加工工藝完善、檢測手段完備。產品帶缺陷出廠。

(4) 對涉及分包商的供貨、質量、設備性能、技術接口、服務等方面問題全部責任。按合同規定的關鍵部件必須符合有關資質的要求，并經需方認可。

(5) 按合同規定向監造單位提供有關部門標準和圖紙，并為監造提供方便并對監造設備的停工待檢部位提前7天通知需方及監造代表，需方所派監造是督促我方按標準生產合格產品，但并不減我方的一切質量責任。

(6) 對設備制造過程中出現的質量缺陷及時向需方和監造代表通報、不隱瞞。若設備缺陷超過合同規定的標準，供方無條件更換。在安裝和試運行過程中，設備出現質量問題，先處理問題，再分清責任，一切以滿足工程進度需要為準則。

(7) 為所供的設備在制造、運輸、裝卸過程中投保，-旦發生意外，我方將按需要對所供設備盡快進行免費更換、修理，直到需方滿意為止。

(8) 在開箱過程中如發現缺件及其他原因引起的零部件丟失，我方負責盡快免費補齊所缺零部件。在設備的安裝、調試過程中以及今后在設備運行中發現的質量問題，如屬我方原因，我方承擔責任。

(9) 按時向需方提供按合同規定的全部技術資料和圖紙。有義務在必要時邀請需方參與我方的技術設計審核。

(10) 按需方要求的時間到現場進行技術服務，指導需方按我方的技術資料和圖紙的要求進行安裝、試運行及試生產。

(11) 對于需方先購的與合同設備有關的配套設備，我方主動提供滿足設備接口要求的技術條件和資料。

(12) 嚴格執行供需雙方就有關問題召開會議的紀要或協議。

(13) 按合同規定免費為需方舉辦有關設備安裝、調試、使用、維護技術的業務班。

(14) 加強售前、售中、售后服務，把"24小時服務"、"超前服務"、"全過程服務"、 "終身服務"貫徹在產品制造、安裝、調試、大修的全過程。

(15) 接到需方反映的質量問題信息后，在24小時之內作出答復或派出服務人員，盡快到達現場，做到用戶對質量不滿意，服務不停止。

(16) 免費為產品提供終身維護，凡我廠用戶，均建立了詳盡的用戶檔案，我廠售后服務。人員實行定期回訪，制度，指導用戶的日常維護，及時指出并解決可能出現的故障。

(17) 隨時滿足需方對備品備件的要求，終身為用戶提供質優價廉的零配件。
