詳細資料：

KJ961Y免沖刷截止閥概述：

為避免介質高速沖刷，閥門采用倒流(高進低出)結構，閥門密封副采用先節流并阻斷臟物，再利用節流后的介質使密封面得到自清潔，從而徹底解決了內漏問題，具體原理如下。

KJ961Y免沖刷截止閥原理：

KJ961Y免沖刷截止閥關閉初期，環形密封面開始節流，阻斷較大固體顆粒進到閥瓣和閥座錐形密封處，只有細小顆粒的污物還會進入到閥門錐面密封空間。此時介質的zui大流速發生在閥瓣和閥座環形空間內，從而使閥門錐面密封副避免了高速介質的沖刷。

節流中斷，是針對進入截止閥密封面上的細小顆粒物而設計的。此時介質通過閥瓣和閥座間的細小空隙產生的高速氣流或水流對密封面起到一個吹掃的作用，從而使污物無法在密封面停留，進而清潔了密封面。

KJ961Y免沖刷截止閥基本參數：

公稱通徑：DN10-100mm

公稱壓力：PN10-42.0mpa

適用介質：蒸汽、水和腐蝕介質

介質溫度：-50℃～700℃

KJ961Y免沖刷截止閥主要性能規范：

優點、

1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
4、 截止閥閥體的結構形式有直通式、直流式和直角式。直通式是Z常見的結構，但其流體的阻力Z大。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。
5、在開閉過程中密封面的摩擦力比閘閥小，耐磨。
6、通常只有一個密封面，制造工藝好，便于維修。
7、電動執行器方便操作。

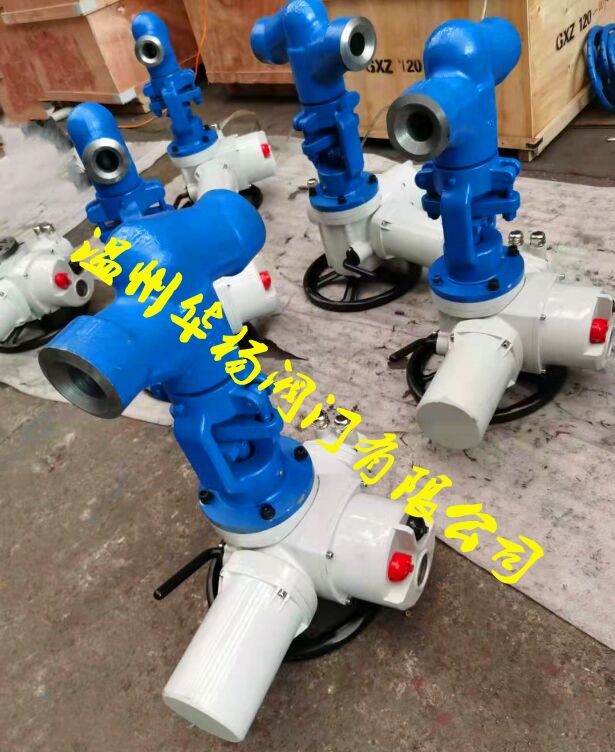

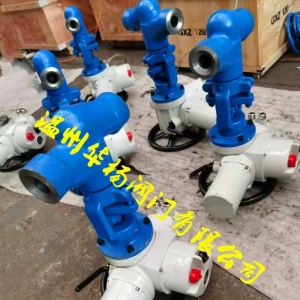

KJ961Y免沖刷截止閥

針對惡劣工況下的疏水閥，開發生產了組合密封式疏水截止閥，可根據用戶需要配裝氣動、電動執行機構或操作手輪。

特點如下：

1、閥內節流面和密封面分開

由于疏水閥內工質一般接近飽和工況，閥內節流后的壓力變化會使水氣化從而形成閃蒸、氣蝕。節流面和密封面分開的設計使閃蒸、氣蝕的損害在閥套空腔內及節流面處進行，不Z于損壞密封面。傳統截止閥無節流裝置，高溫高壓流體直接沖擊密封面，且密封面處一般為節流處，導致氣蝕就發生在閥門密封面處，從而很快就使密封面因氣蝕而破壞。

2、閥內件活座結構

閥座可方便的進行更換而不需更換閥體。傳統的高溫高壓截止閥大多在閥體上加工閥座（密封面）的方式，這種方式雖可有效降低生產成本，但一方面制了在閥座上進行精細加工及熱處理的可能，另一方面使得一旦閥座損壞嚴重則 更換整個閥門，檢修工作強度大，檢修工期長。

3、的組合密封設計

a、 閥門開啟閥門開啟時，首先是主密封開啟，上下輔助密封依次開啟，直Z下密封開啟前，閥門中存在的流量就是閥芯和閥套之間的間隙漏流量，又因為下密封處有密封環，使此時的漏流量只是額定流量的千分之一左右（以DN25閥門為例）。而且如果閥門的主密封面已經完全損壞，閥門也是會保持這個漏流量。

b、閥門開啟后，在閥門下密封打開后，閥門開始過流，此時閥門下密封面處的流通面積始終小于主密封面處的流通面積，這樣就不會在主密封面附近形成節流，主密封面處壓力一直比較穩定、流速較低。而由于在下密封面處形成節流，所以壓力會降低，流速會增大，使氣蝕、閃蒸及沖刷損壞都發生在下密封面處。這樣就形成了對主密封的保護。

（閥內流速分布圖）

（閥內壓力分布圖）

c、關閥

閥門關閉的過程和閥門開啟過程正好相反。

4、密封面

主密封面線密封，使金屬密封面更易發生彈性變形，填補密封接觸面的微觀間隙，真正做到零泄漏。

5、閥內件

選用鋼材，熱處理后表面硬度達到洛氏70度左右，而傳統截止閥一般密封面堆焊硬質合金的工藝，硬度通常只能達到洛氏50多度。

6、執行機構之間的連接

當客戶選用電動執行機構時，閥門和電動頭之間通過我公司生產的柔性連接件連接，既能保證電動執行機構不會因過力矩而保護，又能保證閥門在使用電動執行機構時能關嚴。

注意事項：

1、本閥門只作為全開或全關使用，不能作為調節閥使用。
2、傳動部位應保持清潔，定期加注潤滑油。
3、開啟或關閉應用于手輪或電動裝置，盡量不借助杠桿或其他工具。
4、介質流向為高進低出(倒流)，安裝時保證介質流向與閥體上流向箭頭方向一致，切勿裝反。
5、閥門可安裝在管道上的任何位置，同時根據介質的溫度選擇碳鋼或合金鋼材料的閥門。
