焊接截止閥您現在的位置: 首頁  > 焊接截止閥

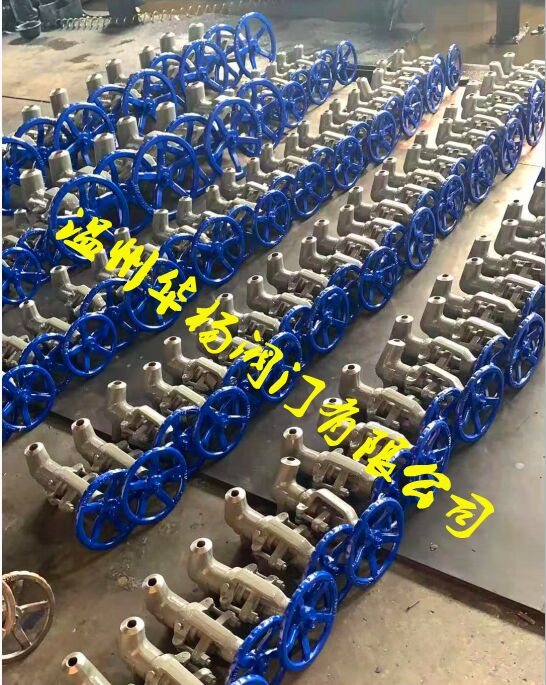

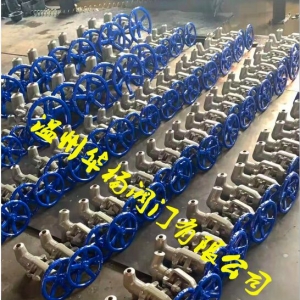

J61Y-P54170V南通式截止閥

產品詳情

詳細資料:

J61Y-P54170V南通式截止閥結構特點:
1,采用無中法蘭夾箍銷軸式,內螺紋和鍵鏈接,中法蘭螺栓連接等結構.
2,閥體,閥蓋機械加工全部在自動線上完成,具有重量輕,加工精度高等特點.
3,閥座,閥瓣密封面均彩鈷基硬質合金等離子噴焊而成,耐磨,抗擦傷性能好.
4,閥桿表面經抗蝕氮化處理.
5,可安裝在管道的任何位置上.≤ DN80介質向從下往上流(正流"低進高出")
≥DN100介質流向從上往下流(逆流"高進低出").

主要尺寸:

公稱通徑主要外形尺寸和I連接尺寸(mm)
LD1D2D3α970HDo
J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V
10120122537.5°185140
15150173637.5°247200
20170224237.5°248200
25170264237.5°248240
32180314437.5°248.5280
40230386037.5°440280
50350508232°450320
653306910011032°669400
804708410813032°669450
10056010714416532°755500
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57 /100V、P57/140V、P57/170V
10120122837.5°189140
15150174037.5°250200
20170224637.5°252200
25170264637.5°254240
32180314937.5°254280
40230386037.5°440280
50350509032°455320
653306910411032°630400
804708411014032°672450
10056010714817032°761500

結構特點主要零件材料及主要用途

1、 啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
2、  上裝式結構。對裝在管道上的閥門可直接在線檢查與維修,能有效減少裝置停車,降低成本。
3、  單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
4、 低扭矩設計。特殊結構設計的閥桿,只需配一個小手把閥門就能輕松啟閉。
5、  楔形密封結構。閥門是靠閥桿提供的機械力,將球楔壓到閥座上而密封,使閥門的密封性不受管線壓差變化的影響,在各種工況下密封性能都有可靠保證。
6、  密封面的自清潔結構。當球體傾離閥座時,管線中的流體沿球體密封面成360度均勻通過,不僅消除了高速流體對閥座局部的沖刷,也沖走了密封面上的聚積物,達到自清潔的目的。

J61Y-P54 170V南通式截止閥性能規范:


型號

公稱壓力
PN (MPa )

試驗壓力 (MPa )

適用溫度 (℃)

適用介質

強度試驗

密封試驗

J61Y - 200

20.0

30

22

425


蒸汽
油品

J61Y - 250

25.0

37.5

27.5

J61Y - 320

32.0

48

35.2

J61Y – P54/100V

P54/100V

30

11

540

J61Y - P54/140V

P54/140V

40

15.4

J61Y - P54/170V

P54/170V

48

19

J61Y - P57/170V

P57/170V

63

19

570

J61Y-P54 170V南通式截止閥標準與規范:

設計與制造

結構長度

壓力 – 溫度等級

試驗標準

E101
JB/T3595
DL/T531

E101
JB2766
GB/T15188.1

E101
JB/T3595

E101
JB/T9092

主要零件材料:

零件材料

材料牌號

閥   體

WCB   A105

WC6  12Cr1MoV

WC9 12Cr1MoV

閥   蓋

WCB   A105

WC6  12Cr1MoV

WC9 12Cr1MoV

閥   瓣

WCB   A105

WC6  25Cr2MoV

WC9 25Cr2MoV

閥   桿

2Cr13 / 1Cr17Ni2

25Cr2MoV

25Cr2MoV

閥   座

25 + STL

304

304

密封環 ( 墊 片 )

增強柔性石墨 / 軟鋼

填   料

增強柔性石墨

閥 桿 螺 母

ZCuAl10Fe3 / D2

南通式截止閥結構特點:

1.產品設計制造按ASME B16.34、E101標準,可與進口設備配備使用。

2.閥門中腔采用壓力自緊式密封結構,內腔壓力越高密封性能越好。

3.支管兩端為對焊連接,適應不同的接管要求。

4.閥瓣、閥座的密封面采用stellite 司太立鈷基硬質合金堆焊而成,耐磨、耐高溫,抗擦傷性能好、使用壽命長。

5.閥蓋填料函嘗試合理,填料加緩蝕劑,密封可靠,開關平穩。

6.閥門具有上密封結構,保證閥門開啟運行時閥桿處不會外漏。

7.電動截止閥的開啟和關閉由電動裝置來控制,電動裝置分別配有專用電機、減速器、轉矩控制機構,現場操作機構,手動、電動切換機構。除就地操作外,還可進行遠距離操作。

截止閥安裝維護:
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及偉動機構,不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向一致。
4、截止閥屬于強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不泄漏。當介質由閥瓣下方進入閥六時,操作力所需要克服的阻力,是閥桿和填料的磨擦力與由介質的壓力所產生的推力,關閥門的力比開閥門的力大,所以閥桿的直徑要大,否則會發生閥桿頂彎的故障。近年來,從自密封的閥門出現后,截止閥的介質流向就改由閥瓣上方進入閥腔,這時在介質壓力作用下,關閥門的力小,而開閥門的力大,閥桿的直徑可以相應地減少。同時,在介質作用下,這種形式的閥門也較嚴密。我國閥門“三化給”曾規定,截止閥的流向,一律采用自上而下。
5、截止閥結構簡單,可通過閥桿既旋轉又升降的原理,達到閥門的開啟或截斷,并確保閥門的密封和上密封功能。由于該結構特殊的運動原理,也造成對閥門上密封副間受力極為不利的后果(形成既有密封副間必須的垂直壓力,又有密封副間相對滑移的摩擦)。實踐證明,閥門的上密封往往只啟閉幾次,就因為密封副間的擦傷而引起泄漏。擦傷輕微的需拆開修復,擦傷嚴重的均因損壞而報廢,這樣的后果不但增加了企業的制造成本,而且影響閥門的性能。為解決此類問題對閥門上密封的結構和材料做了試驗和改進。
