詳細資料：

截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。

電站截止閥結構特點：

1.產品設計制造按ASME B16.34、E101標準，可與進口設備配備使用。
2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
3.支管兩端為對焊連接，適應不同的接管要求。
4.閥瓣、閥座的密封面采用stellite 司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
5.閥蓋填料函嘗試合理,填料加緩蝕劑,密封可靠,開關平穩。
6.閥門具有上密封結構,保證閥門開啟運行時閥桿處不會外漏。
7.電動截止閥的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手動、電動切換機構。除就地操作外，還可進行遠距離操作。

工作原理 開啟過程

1在關閉位置，閥體受閥桿的機械施壓作用，緊壓在閥座上。

2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4直Z到全開位置，閥桿提升到 位置，球體旋轉到全開位置。
關閉過程
1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和閘板同時旋轉90度。
3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90度。
4手輪轉動的Z后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

主要零部件材料：J61Y(J961Y)高壓電站截止閥主要零部件材料：

J61Y(J961Y)高壓電站截止閥尺寸表：

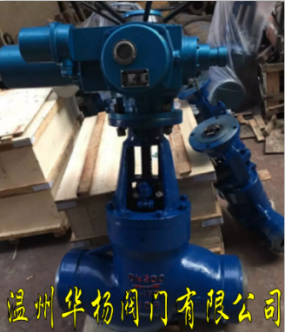

J961-P54140V高溫高壓截止閥商品特色

1.閥體和閥蓋銜接方式：PN10-64選用栓接閥蓋；PN64-320選用自壓密封式閥蓋。

2.閥桿螺母：一般情況下，閥桿螺母資料選用ASTM A439 D2，同時能夠根據用戶請求選用銅合金等資料，關于大口徑的截止閥，裝滾動軸承，能夠有用減小截止閥的開啟力矩使閥門能夠輕松開關。

3.閥桿規劃：選用全體鑄造技術制成，依照規范請求斷定Z小直徑。

4.閥蓋墊片方式：PN10-64截止閥選用不銹鋼石墨環繞墊片；PN100截止閥可用不銹鋼石墨環繞墊片也 可選用金屬環墊片；PN160截止閥可選用金屬環墊片，PN320截止閥選用自壓密封金屬環。

5.截止閥構造特色：栓接閥蓋，明桿支架和升降式閥桿金屬封面。

6.上密封座規劃：我公司(http://www.chemdrug.com/company/)供給的一切截止閥都有倒密封規劃，一般情況下，碳鋼截止閥的閥座規劃選用分離式倒密封構造，不銹鋼截止閥的倒密封面非常牢靠。盡管依照規范API600中有倒密封，但這不作為在帶壓情況下更換填料的根據。

7.填料密封：一般選用成型柔性石墨作為填料資料，可根據用戶需要供給PTFE或許復合填料資料。填料與填料函觸摸的外表粗糙度為3.2u m，能夠確保閥桿與填料觸摸面接合緊密可是旋轉自若，通過精細的機械(http://www.chemdrug.com/sell/22/)加工的閥桿密封面粗糙度0.8u m能夠確保閥桿牢靠的密封。

閥座：碳鋼截止閥閥座一般選用鍛鋼資料，閥座密封面可根據客戶需要噴焊硬質合金，NPS≤10″的截止選用分離式螺紋旋入式閥座，假如用戶需要焊閥座構造也可供給；NPS≤12″截止閥選用焊閥座構造；不銹鋼截止閥的閥座一般選用全體式或許在本體上焊硬質合金后直接加工閥座。假如用戶有需要，不銹鋼截止閥閥座也可選用分離式螺紋旋入式和焊接閥座構造。

設計標準
設計與制造：ANSI B16.34 E101
結構長度：ANSI B16.10 E101
壓力溫度等級：ANSI B16.34 E101
試驗與檢驗：API598 E101

訂貨須知：

    一、①J961Y-P54100V高溫高壓截止閥產品名稱與型號②J961Y-P54100V高溫高壓截止閥口徑③J961Y-P54100V高溫高壓截止閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們華揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。
