詳細資料：

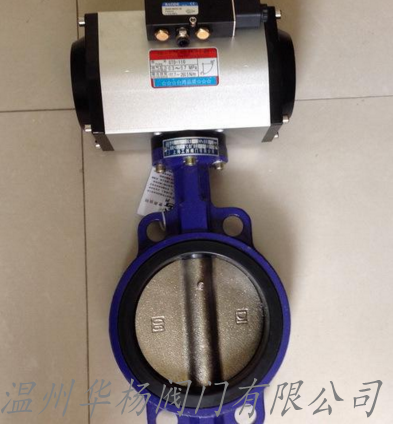

本系列產品有標準型、高溫型及密封型三種。產品公稱壓力等級有0.1、0.25、0.6、1.0MPa，口徑由50mmZ1400mm，泄漏量等級有II級和VI級，流量特性為近似等百分比。
氣動切換成手動時，使用側裝手輪機構方法（對照圖三）；拔出定位銷，向上扳動手柄，蝸輪與蝸桿嚙合，壓入定位銷，旋轉手輪即可改變流通截面。手動切換成氣動時，則相反扳動手柄即可。
調節閥名稱、型號
公稱通徑（mm）
公稱壓力（MPa）
固有流量特性
額定流量系數（Kv）
整機作用方式
介質名稱
工作溫度及范圍
閥體、閥內件及填料材質
所配附件
夾套調節閥須注明載熱體接口形式及尺寸
低溫調節閥須注明保溫長度、冷箱連接方式
防爆要求
其它特殊要求
技術參數：
| 公稱通徑DN(mm) | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 額定流量系數Kv | 100 | 200 | 405 | 620 | 1150 | 2030 | 3150 | 4550 |
| 流量特性 | 近似等百分比 | |||||||
| 公稱壓力PN(MPa) | 0.1 0.25 0.6 1.0 | |||||||
| 工作溫度（℃） | 一般：-40~450 高溫：450~560 密封性：-20~150 | |||||||
| 信號范圍（KPa） | 20~100 | |||||||
| 執行機構有效面積（cm2） | 280 | 400 | ||||||
| 氣源壓力（MPa） | 0.14 | |||||||
| 閥板轉角（度） | 0~80 | |||||||
| 額定轉角偏差（%） | +2.5 | |||||||
| 基本誤差值（%） | ±5 | |||||||
| 回差（%） | 4 | |||||||
| 死區（%） | 3 | |||||||
| 泄漏量等級 | II、VI | |||||||
| 允許壓差（MPa） | 0.22 | 0.086 | 0.045 | 0.054 | 0.031 | 0.013 | 0.017 | 0.0098 |
公稱通徑DN | 結構長度 | 連接尺寸 | |||||||||
L | H | H1 | PN0.6MPa | PN1.0MPa | |||||||
毫米 | 英寸 | 法蘭式 | 對夾式 | D | D1 | Z-d | D | D1 | Z-d | ||
50 | 2 | 108 | 43 | 100 | 400 | 140 | 110 | 4--14 | 165 | 125 | 4--18 |
65 | 21/2 | 112 | 46 | 115 | 420 | 160 | 130 | 4--14 | 185 | 145 | 4--18 |
80 | 3 | 114 | 49 | 120 | 138 | 190 | 150 | 4--18 | 200 | 160 | 8-18 |
100 | 4 | 127 | 56 | 130 | 524 | 210 | 170 | 4--18 | 220 | 180 | 8-18 |
125 | 5 | 140 | 64 | 150 | 570 | 240 | 200 | 8-18 | 250 | 210 | 8-18 |
150 | 6 | 140 | 70 | 170 | 743 | 265 | 225 | 8-18 | 285 | 240 | 8-22 |
200 | 8 | 152 | 76 | 200 | 767 | 320 | 280 | 8-18 | 340 | 295 | 8-22 |
250 | 10 | 165 | 76 | 235 | 790 | 375 | 335 | 12-18 | 395 | 350 | 12-22 |
300 | 12 | 178 | 83 | 300 | 890 | 440 | 395 | 12-22 | 445 | 400 | 12-22 |
350 | 14 | 190 | 92 | 325 | 954 | 490 | 445 | 16-22 | 505 | 460 | 16-22 |
400 | 16 | 216 | 102 | 355 | 1070 | 540 | 495 | 16-22 | 565 | 515 | 16-26 |
450 | 18 | 222 | 114 | 390 | 1140 | 595 | 550 | 20-22 | 615 | 565 | 20-26 |
500 | 20 | 229 | 127 | 420 | 1200 | 645 | 600 | 20-26 | 670 | 620 | 20-26 |
600 | 24 | 267 | 154 | 490 | 1380 | 755 | 705 | 24--26 | 780 | 725 | 20-30 |
700 | 28 | 292 | 165 | 550 | 1580 | 860 | 810 | 24--30 | 895 | 840 | 24--30 |
800 | 32 | 318 | 190 | 640 | 1760 | 975 | 920 | 24--30 | 1015 | 950 | 24--33 |
900 | 36 | 330 | 203 | 710 |
| 1075 | 1020 | 24--30 | 1115 | 1050 | 28-33 |
1000 | 40 | 410 | 216 | 770 |
| 1175 | 1120 | 28--30 | 1230 | 1160 | 28-36 |
1200 | 48 | 470 | 254 | 890 |
| 1405 | 1340 | 32-33 | 1450 | 1380 | 32-39 |
