詳細資料：

       倒流防止器是一種嚴格限定管道中水只能單向流動的水力控制組合裝置，它的功能是在任何工況下防止管道中的介質倒流，以達到避免倒流污染的目的。

　　倒流防止器工作原理是利用介質流過進水止回閥時因機械阻力和過流水頭損失而減壓，使進口壓力高于泄水閥腔的壓力，而泄水閥膜片上部的壓力為進口壓力，膜片上部壓力大于泄水閥腔和彈簧阻力，泄水閥維持關閉，介質正常流動，當進口壓力與泄水閥腔的壓力差小于0.02Mpa時，介質處于倒流的臨界狀態，這時泄水閥膜片上部壓力小于泄水閥腔和彈簧的壓力，泄水閥自動開啟，將倒流介質排出管外，同時大量空氣進入閥腔，形成空氣隔斷，杜絕介質倒流，大于0.02Mpa時泄水閥自動關閉。

　　閥后管網水壓升高超過閥前進水端水壓時，如第二單向止回閥密封完好，水體不會倒流，此時泄水閥關閉不泄水，當第二單向止回閥密封失靈產生滲漏時，泄水閥開啟排水泄壓。

主要外形及安裝尺寸：

安裝要求及示意圖：

①防污隔斷閥必須水平安裝，安裝地點環境應清潔，有足夠的維護空間，安全排水器或（空氣隔阻器）出口離地面主度大于300mm，并不被水或雜物所淹沒。

②安裝地域應設排水設施。

③閥前應裝閘閥（蝶閥）過濾器及橡膠軟接頭（或伸縮器），閥后裝閘閥（蝶閥）。其示意圖如下：（圖三 圖四）

作用。
（1）正常供水：
①清潔市政生活水從 級止回閥經過排水器到第二級止回閥出口向用戶供水， 級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔，而閣膜下腔與 級止回閥出口(第二級止回閥進口)相通，由于其存在一定的壓差，推動閥瓣下移，排水器關閉，防止隔斷閥正常供水;
②當閥后管路無用戶，水靜止。如進口壓力保持不變，其前后存在壓差，排水器仍呈關閉狀態。
c。如進口壓力下降，共前后壓差下降到一定值時，彈簧推動閥瓣向上，排水器又開啟泄壓，泄壓到與進口壓力恢復一定壓差時，排水器又關閉。
（2）密封失靈時：
防污隔斷閥之后管網壓力升高，超過閥前進口壓力時，如第二止回閥密封完好無滲漏，高壓水不會倒流，排水器隔膜上下保持原來壓差，排水器關閉，不泄壓。當第二級止回閥密封破壞產生滲漏，地二級止回閥之前壓力升高，造成排水器個膜上下壓力并減小，排水器打開，排水泄壓;此時，如 級止回閥同時密封被破壞，有于第二級止回閥倒流回的高壓水已泄壓減壓，故不會倒流地一級止會閥。
（3）如供水過程中供水壓力不斷下降，則排水器隔膜上部壓力下降，安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降Z零或負壓時，排水器完全打開，水排出，空氣從排水器進真空腔，從而防止產生虹吸倒流現象。

產品結構：

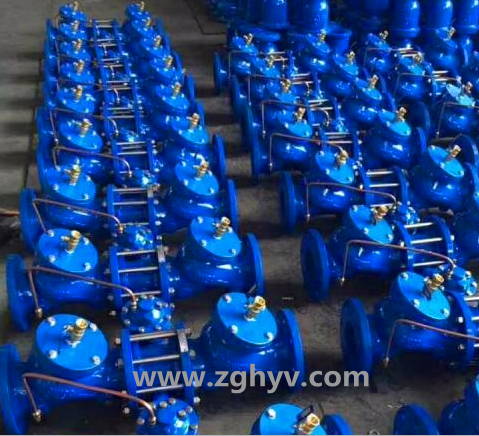

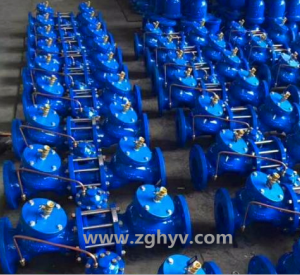

HS41X雙止回閥倒流防止器是在兩個止回閥之間加一個排水器組成。排水器上腔用高壓軟管與 級止回閥進口端連接。 、二級止回閥主要有閥體、閥蓋、閥瓣、密封墊、彈簧等組成。排水器主要由閥體、閥蓋、隔膜、閥瓣、密封板、閥芯、閥座、彈簧等組成。HS41X-16普通型防污隔斷閥為多重止回密封串聯組成。（如下圖所示）：
