詳細資料：

公稱通徑：DN50-DN500
公稱壓力：1.0Mpa-2.5Mpa
適用溫度：0℃-85℃
連接方式：法蘭連接
適用介質：水
閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼
法蘭標準：GB/T 17241.6 GB9113
試驗標準：GB/T 13927 AP1598

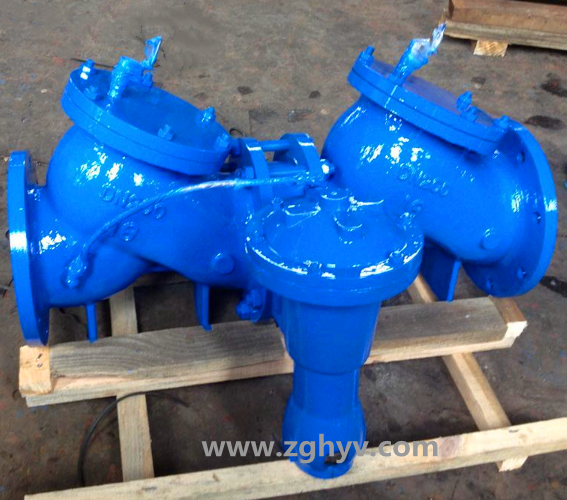

倒流防止器用于防止生飲用水管道發生回流污染的安全裝置，是我公司引進國外 技術自行研制開閥的、安全可靠、防止飲用水回流污染的新代水力控制閥閥門，以確保生活飲用水的衛生和安全。HS41X-16A型安全型防污隔斷閥是在兩個止回閥之間加一個排水器組成。該過濾器排水器上腔用高壓軟管與 級止回閥進口端連接。 、二級止回閥主要由閥體、閥蓋、閥瓣、密封墊、彈簧等組。倒流防止器填補國內閥門領域的空白。

帶過濾器倒流防止器安裝部位：

1. 自來水管網接入用戶的接戶管水表后面。

2. 生活用水管道上接出非生活飲用水和排污管，安裝于接出管起端。

3. 生活飲用水水箱的進水管上（水箱底部進水時）。

4. 生活飲用水管道上串聯加壓泵時安裝于泵吸水管上。

5. 安裝地應保持環境的清潔衛生，必要時對環境進行消毒。

工作原理：

YQDFQ41X-10Q,YQDFQ41X-16Q球墨鑄鐵倒流防止器是在閥門系統增設一個排水泄壓裝置，這樣即使二級止回密封同時破壞，其也能起到防止回流污染的作用。其工作原理：

（1）. 正常供水：

a. 清潔市政生活水從 級止回閥經過排水器到第二級止回閥出口向用戶供水， 級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔，而隔膜下腔與 級止回閥出口（第二級止回閥進口）相通，由于其存在一定的壓差ΔP1=0.035MPa，推動閥瓣下移，排水器關閉，倒流防止器正常供水；

b. 當閥后管路無用戶，水靜止。如進口壓力保持不變，其前后存在壓差ΔP1=0.035MPa，排水器仍呈關閉狀態，如進口壓力下降，中間腔和閥前壓差ΔP1≤0.022MPa時，則排水器控制彈簧推開閥芯，打開排水器讓中間腔排水，使ΔP1保持在0.035MPa；

（2）密封失靈時：

a. 球墨鑄鐵倒流防止器之后管網壓力升高，超過閥前進口壓力時，如第二止回閥密封完好無滲漏，高壓水不會倒流，排水器隔膜上下保持原來壓差，排水器關閉，不泄壓。當第二級止回閥密封破壞產生滲漏，第二級止回閥之前壓力升高，造成排水器隔膜上下壓差減小，排水器打開，排水泄壓；此時，如 級止回閥同時密封破壞，由于第二級止回閥倒流回的高壓水已泄壓減壓，故不會倒流回 級止回閥。

b. 當閥后壓力高于閥前壓力時，如供水壓力不斷下降，則排水器隔膜上部壓力下降，安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降Z零或負壓時，排水器完全打開，水排出，空氣從排水器進入真空腔，從而防止產生虹吸倒流現象。

（3）本閥開啟壓力≤0.07MPa，規范規定在0.06～0.1MPa范圍內，進水口止回閥工作壓差為0.035MPa，總的壓力損失請參考

曲線圖。

零部件材質：
