詳細資料：

執行標準

設計與制造：BS1873　BS5160　GB12233

法蘭尺寸：ANSIB16.5　JB/T79　GB9113

壓力溫度：ANSIB16.34

結構長度：ANSIB16.10　BS1873　GB12221

對焊連接尺寸：ANSIB16.25

檢驗與實驗：BS6755　GB/T13927

保溫閥門結構簡介：

    保溫閥門是在閥體焊裝一層金屬夾套，通過對金屬夾套內注入蒸汽、導熱油、冷卻水、冷氣等，使閥體的介質在常溫、升溫、降溫等條件下，達到所需要的溫度，起到保溫或保冷的作用。保溫閥門是用在常溫下會凝固的高粘度、蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。

保溫閥門作用原理：

     保溫閥門具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。具有良好的保溫保冷特性，同時又能有效降低管路中介質熱量損失。保溫閥門在石油、化工、冶金、制藥等各類系統中得到較多應用，有效降低管路中介質熱量的損失，防止介質結晶、凝固等相象的出現。保溫閥門的作用是在溫度高或低的情況下通過閥門時，保溫閥門內的物質對介質產生保溫效果，使介質不會凝結或粘在閥體內部，讓閥門的啟閉能正常運作。

保溫閥門分類：

     華揚閥門產品符合GB、DIN、ANSI等國際標準。保溫閥門還分為：保溫球閥、保溫閘閥、保溫蝶閥、保溫放料閥、保溫截止閥、保溫止回閥、保溫過濾器。保溫閥門等。產品使用范圍廣、適合大小口徑、品種齊全。由于保溫閥門的品種繁多，詳細的結構原理可質詢本公司的技術工程師。

產品優點

   1、結構簡單，制造和維修比較方便。

   2、工作行程小，啟閉時間短。

   3、密封性好，密封面間摩擦力小，壽命較長。

安裝維護

1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。

    2、手輪、手柄及偉動機構，不允許作起吊用。

    3、介質的流向應與閥體所示箭頭方向一致。

保溫截止閥，也叫截門，是使用Z廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中 低壓，而且適用于高壓。它的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。

   保溫截止閥只許介質單向流動，安裝時有方向性。它的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。

保溫截止閥分為三類：直通式、直角式及直流式斜截止閥。

保溫截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到較大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

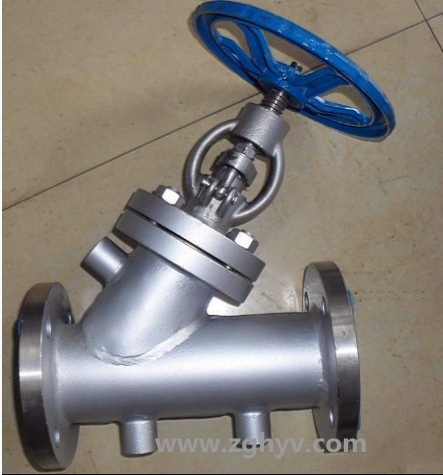

BJ45Y-16C保溫截止閥主要零件材料

BJ45Y-16C保溫截止閥主要外形尺寸和連接尺寸

【BJ45W保溫截止閥-應用規范】

1、設計制造按GB12234-89 GB12234-89
2、結構長度按GB12221-89 GB12221-89
3、法蘭尺寸按JB/T79-94 JB/779-94
4、閥門檢查和試驗按GB13927

訂貨須知：

    一、①BJ45H保溫截止閥產品名稱與型號②BJ45H保溫截止閥口徑③BJ45H保溫截止閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門為您審核把關。
