詳細資料：

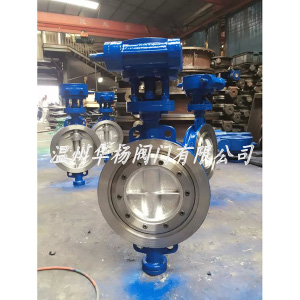

D371H-16C金屬硬密封蝶閥：

采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。

處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力將很小，估計有較好的流量控制特性。蝶閥有彈性密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。

渦輪金屬硬密封對夾式蝶閥--特點及原理

1、D371H蝸輪對夾式硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
   2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，對夾式蝶閥無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、D371H渦輪金屬硬密封對夾式蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。

渦輪金屬硬密封對夾式蝶閥主要技術參數
   公稱通經DN（mm) 50～2000
公稱壓力PN（MPa) 0.6 1.0 1.6 2.5
 密封試驗(MPa) 0.66 1.1 1.76 2.75
強度試驗(MPa) 0.9 1.5 2.4 3.75
適用溫度 碳鋼：-29℃～425℃
不銹鋼：-40℃～650℃
適用介質 水、空氣、天然氣、油品及弱腐蝕性流體 泄漏率 符合GB/T13927-92標準

驅動方式 蝸輪傳動、電動、氣動、液動

• 主要外形及連接尺寸(PN0.6MPa～PN1.0MPa)

  公稱通徑		結構長度 標準值	外形尺寸（參考值)				連接尺寸(標準值)				重量 (kg)
  			H	H1	A1	B1	PN0.6MPa		PN1.0MPa
  毫米	英寸	L					D1	Z-d	D1	Z-d
  50	2	43	112	350	180	200	110	4-14	125	4-18	11
  65	21/2	46	115	370	180	200	130	4-14	145	4-18	12
  80	3	49	120	380	180	200	150	4-18	160	8-18	14
  100	4	56	138	420	180	200	170	4-18	180	8-18	16
  125	5	64	164	460	180	200	200	8-18	210	8-18	26
  150	6	70	175	555	270	280	225	8-18	240	8-22	28
  200	8	71	208	605	270	280	280	8-18	295	8-22	44
  250	10	76	243	680	270	280	335	12-18	350	12-22	68
  300	12	83	283	800	380	420	395	12-22	400	12-22	85
  350	14	92	310	835	380	420	445	12-22	460	16-22	121
  400	16	102	340	915	450	470	495	16-22	515	16-22	140
  450	18	114	380	960	480	490	550	16-22	565	20-26	190
  500	20	127	410	1020	480	490	600	20-22	620	20-26	260
  600	24	154	470	1225	480	490	705	20-26	725	20-30	380
  700	28	165	550	1355	640	660	810	24-26	840	24-30	450
  800	32	190	640	1470	640	660	920	24-30	950	24-33	650
  900	36	203	710	1545	750	860	1020	24-30	1050	28-33	830
  1000	40	216	770	1795	850	900	1120	28-30	1160	28-36	1050
  1200	48	254	890	1965	850	900	1340	32-33	1380	32-39	1400

  主要外形及連接尺寸(PN1.6MPa～PN2.5MPa)

  公稱通徑		結構長度 標準值	外形尺寸（參考值）				連接尺寸(標準值)				重量 (kg)
  			H	H1	A1	B1	PN1.6MPa		PN2.5MPa
  毫米	英寸	L					D1	Z-d	D1	Z-d
  50	2	43	112	350	180	200	125	4-14	125	4-18	11
  65	21/2	46	115	370	180	200	145	4-14	145	8-18	12
  80	3	49	120	380	180	200	160	8-18	160	8-18	15
  100	4	56	138	420	180	200	180	8-18	190	8-22	17
  125	5	64	164	460	180	200	210	8-18	220	8-26	27
  150	6	70	175	555	270	280	240	8-22	250	8-26	29
  200	8	71	208	605	270	280	295	12-22	310	12-26	45
  250	10	76	243	680	270	280	355	12-26	370	12-30	69
  300	12	83	283	825	380	420	410	12-26	430	16-30	86
  350	14	92	310	900	380	420	470	16-26	490	16-33	122
  400	16	102	340	980	450	470	525	16-30	550	16-36	141
  450	18	114	380	1030	480	490	585	20-30	600	20-36	191
  500	20	127	410	1105	480	490	650	20-33	660	20-36	260
  600	24	154	470	1310	480	490	770	20-36	770	20-39	380
  700	28	165	550	1435	640	660	840	24-36	875	24-42	450
  800	32	190	640	1605	640	660	950	24-39	990	24-48	650
  900	36	203	710	1745	750	860	1050	28-39	1090	28-48	830
  1000	40	216	770	1885	850	900	1170	28-42	1210	28-56	1050
  1200	48	254	890	2105	850	900	1390	32-48	1420	32-56	1400

  用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料

  主要外形及連接尺寸(PN4.0MPa)

  公稱通徑		結構長度 標準值	外形尺寸（參考值）				連接尺寸 標準值
  			H	H1	A1	B1	PN40MPa
  毫米	英寸	L					D1	Z-d
  50	2	43	112	350	180	200	125	4-14
  65	21/2	46	115	370	270	280	145	8-18
  80	3	49	120	380	270	280	160	8-18
  100	4	56	138	420	270	280	190	8-22
  125	5	64	164	460	380	420	220	8-26
  150	6	70	175	555	380	420	250	8-26
  200	8	71	208	605	450	470	320	12-30
  250	10	76	243	680	450	470	385	12-33
  300	12	83	283	825	450	470	450	16-33
  350	14	92	310	900	480	490	510	16-36
  400	16	102	340	980	480	490	585	16-39
  450	18	114	380	1030	640	660	610	20-39
  500	20	127	410	1105	640	660	670	20-42

蝸輪對夾式硬密封蝶閥--執行標準

設計標準：GB/T12238-1989

法蘭連接尺寸：GB/T9113.1-2000；GB/T9113.2-2000；GB/T9115.1-2000；GB/T9115.2-2000

結構長度：GB/T12221-1989

壓力試驗：GB/T13927-1992；JB/T9092-1999

 訂貨須知：

    一、①D371H對夾式硬密封蝶閥產品名稱與型號②D371H對夾式硬密封蝶閥口徑③D371H對夾式硬密封蝶閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們華楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門為您審核把關。
