產品資料：

【產品用途】

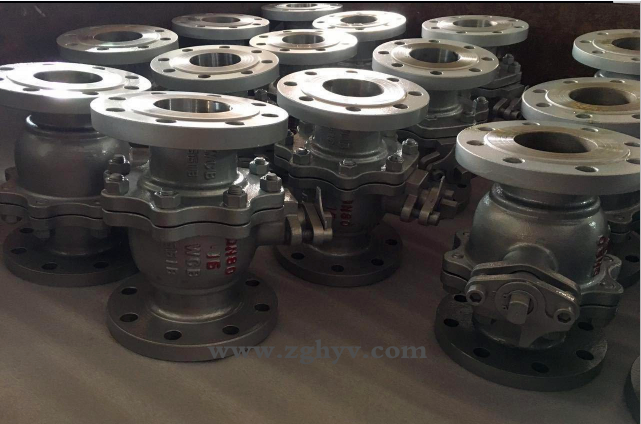

Q41F 型 PN16~PN63 浮動軟密封球閥用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

球閥特點：
（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空Z高壓力都可應用。
（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中【浮動軟密封球閥性能參數】
PN1.6MPa 主要連接尺寸及重量
公稱通徑DN    15    20    25    32    40    50    65    80    100    125    150    200
L    130    140    150    165    180    200    220    250    280    320    360    400
H    59    63    75    85    95    107    142    152    178    252    272    342
W    130    130    160    180    230    230    400    400    650    1050    1050    1410
Wt(Kg)    2.5    3    5    6    7    10    15    19    33    58    93    160
PN2.5MPa 主要連接尺寸及重量
公稱通徑DN    15    20    25    32    40    50    65    80    100    125    150    200
L    130    140    150    165    180    200    220    250    320    400    400    550
H    59    63    75    97    107    142    152    178    252    272    342    345
W    130    130    160    230    230    400    400    700    1100    1100    1500    1500
Wt(Kg)    2.5    3    5    6    7.5    10    15    20    33    60    93    175
PN4.0MPa 主要連接尺寸及重量
公稱通徑DN    15    20    25    32    40    50    65    80    100    125    150    200
L    130    140    150    180    200    220    250    280    320    400    400    400
H    59    63    75    85    95    107    142    152    178    252    272    342
W    130    130    160    230    230    400    400    700    1100    1100    1500    1500
Wt(Kg)    3    4    5    7    9    12    18    28    46    75    106    190
PN6.4MPa 主要連接尺寸及重量
公稱通徑DN    15    20    25    32    40    50    65    80    100    125    150    200
L    165    190    216    229    241    292    330    356    432    508    559    660
H    59    63    75    97    107    142    152    178    252    272    305    398
W    130    130    160    230    230    400    400    700    1100    1100    1500    1800
Wt(Kg)    6.5    7    8    12    14    18    28    40    65    98    140    250
PN10MPa 主要連接尺寸及重量
公稱通徑DN    15    20    25    32    40    50    65    80    100    125    150    200
L    165    190    216    229    241    292    330    356    432    508    559    660
H    59    63    75    97    107    142    152    178    252    272    305    398
W    130    130    160    230    230    400    400    700    1100    1100    1500    1800
Wt(Kg)    6.5    7    10    15    18    25    32    46    75
型號    Q41F-16C
Q41F-25C    Q41F-16P
Q41F-25P
工作壓力（MPa）    1.6~2.5
適用溫度（℃）    ≤180
適用介質    水、蒸汽、油品    弱腐蝕性介質
材料    閥體、閥蓋    碳素鋼鑄鋼    鉻鎳系不銹鋼
球體、閥桿    鉻/鉻鎳/鉻鎳鉬系不銹鋼    鉻鎳系不銹鋼
密封圈    柔性石墨墊圈/316＋柔性石墨墊圈
填料    聚四氟乙烯
軟密封球閥 技術規范
設計依據    國標系列    美標系列
設計標準    GB/T12237    AP16D    ANSI B16.34
法蘭連接結構長度    GB/T12221    AP16D    ANSI B16.10
結構長度焊接    GB/T15188.1    AP16D    ANSI B16.10
連接法蘭    GB/T9113
JB/T79
Hg20592    ANSI B16.5、B16.47
對焊端    GB/T12224    ASNI B16.25
試驗和檢驗    GB/T9092    AP16D    AP1598
軟密封球閥 性能規范
壓力等級    試驗壓力(MPa）
公稱壓力（PN）    磅級（Class）    殼體試驗    密封試驗
1.0    -    1.5    1.1
1.6    -    2.5    1.76
2.5    -    3.8    2.75
4.0    -    6.0    4.4
6.4    -    9.6    7.04
-    150    3.0    2.2
-    300    7.6    5.6
-    600    15.0    11.0
-    10K    2.4    1.5
-    20K    5.8    4.0
訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
