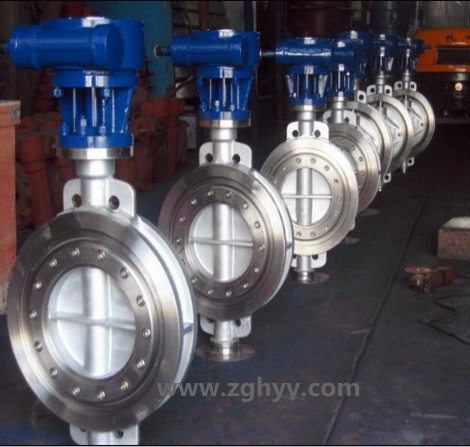

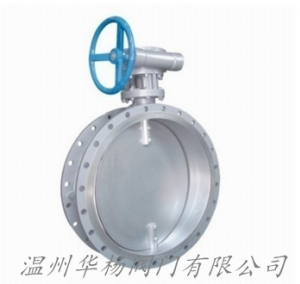

D373H三偏心多層次硬密封對夾蝶閥概述：
三偏心多層次硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工 ，工藝 。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
特點
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
采用標準
設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999
| 主要技術參數公稱通徑DN（mm）50～200050～500公稱壓力PN（MPa）0.61.01.62.54.0試驗壓力強度試驗0.91.52.43.756.0密封試驗0.661.11.762.754.4氣密封試驗0.60.60.60.60.6適用溫度碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃適用介質空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等驅動形式蝸桿蝸輪傳動、氣傳動、電傳動 |
| 主要零件的材質零件名稱材料閥體鑄鐵、不銹鋼、鉻鉬鋼、合金鋼蝶板鑄鋼、合金鋼、不銹鋼、鉻鉬鋼密封圈不銹鋼與耐高溫石棉板組合成多層次閥桿2Cr13、1Cr13不銹鋼、鉻鉬鋼軸承奧氏體不銹鋼、304氮化填料柔性石墨對夾式多層次金屬硬密封蝶閥6910公稱通徑長度標準值外形尺寸（參考值)連接尺寸(標準值)重量(kg)HDd373HDd673HDd973HPN0.6MPaPN1.0MPa毫米英寸LH1A1B1H2A2B2H3A3B3D1Z-dD1Z-d50243112350180200625245725302502551104-141254-18126521/246115370180200625245725302502551304-141454-181380364120380180200645245725652502551504-181608-1815100464138420180200675355926002502551704-181808-1817125570164460180200715355926402502552008-182108-1827150676175555270280800355927053003152258-182408-22292008892157804004258502501707753003152808-182958-22452501011424384040042592525017094530031533512-1835012-2269300121142859954505601035450220107030031539512-2240012-22863501412732010504505601070450220114030031544512-2246016-221224001614035012205355801190450220121030031549516-2251516-261414501815235012805355801250650280133557571455016-2256520-261915002015238013655355801290650280141557571460020-2262020-262606002415443514605706601455850380160565681070520-2672520-303807002816548015207505501585850380184465681081024-2684024-3045080032190530171075055017001250380204065681092024-3095024-33650900362035951810750550196512503802255785863102024-30105028-338301000402166501900900750201512503802380785863112028-30116028-36105012004825477522801000925225012503802640785863134032-33138032-391400140056279870245010009252886156036-36159036-4219001600643181000273010009253156176040-36182040-4829001800723561110302011009803421197044-39202044-4840002000804061250327011009803685218048-42223048-485300 訂貨須知： 一、①D373H三偏心多層次硬密封對夾蝶閥產品名稱與型號②D373H三偏心多層次硬密封對夾蝶閥口徑③D373H三偏心多層次硬密封對夾蝶閥是否帶附件以便我們的為您正確選型。 |
