詳細資料：

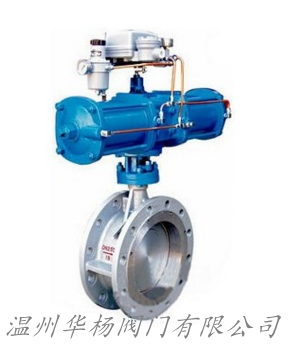

ZSRW/ZSCW氣動活塞調節蝶閥、氣動薄膜調節蝶閥結構合理無論在低溫情況下均具有優良的密封性能因而啟閉力矩較小其結構獲得國家實用新型專利無論在低溫情況下均具有優良的密封性能D643W氣動硬密封蝶閥/氣動法蘭蝶閥/氣動閥門 手動機構：HVSD手操機構采用齒輪齒條式結構傳動 5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作在其90°～0°關閉時經過二位五通電磁閥控制操作方便D643H氣動法蘭式調節型蝶閥、氣動三偏心蝶閥、氣動調節閥 5、蝶板密封面采用堆焊鈷基硬質合金。
ZSRW/ZSCW氣動活塞調節蝶閥主要外形連接尺寸(單位:mm) 公稱通經(DN) 主要尺寸 法蘭尺寸和螺栓規格 1.0MPa 1.6MPa 2.5MPa L H1 H D D1 n-Фd D D1 n-Фd D D1 n-Фd 50 108 350 112 165 125 4-18 165 125 4-18 165 125 4-18 65 112 370 115 185 145 4-18 185 145 4-18 185 145 8-18 80 114 380 120 200 160 4-18 200 160 8-18 200 160 8-18 100 127 420 138 220 180 8-18 220 180 8-18 235 190 8-22 125 140 460 164 250 210 8-18 250 210 8-18 270 220 8-26 150 140 555 175 285 240 8-22 285 240 8-22 300 250 8-26 200 152 760 200 340 295 8-22 340 295 12-22 360 310 12-26 250 165 830 243 395 350 12-22 405 355 12-26 425 370 12-30 300 178 895 250 445 400 12-22 460 410 12-26 485 430 16-30 350 190 950 280 505 460 16-22 520 470 12-26 555 490 16-33 400 216 1190 305 565 515 16-26 580 525 16-26 620 550 16-36 450 222 1255 350 615 565 20-26 640 585 16-30 670 600 20-36 500 229 1305 380 670 620 20-26 715 650 20-30 730 660 20-36 600 267 1340 445 780 725 20-30 840 770 20-33 845 770 20-39 700 292 1520 480 895 840 24-30 910 840 24-36 960 875 24-42 800 318 1710 530 1015 950 24-33 1025 950 24-39 1085 990 24-48 900 330 1810 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48 1000 410 1960 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56 1200 470 2250 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
ZSRW/ZSCW氣動活塞調節蝶閥主要技術參數
公稱通徑 mm | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | |
額定流量系數Kv | 85 | 220 | 340 | 530 | 770 | 1360 | 2130 | 3060 | 4160 | 5450 | 6900 | 8500 | 12200 | 16600 | 21700 | 27540 | 34000 | |
公稱壓力 MPa | 0.6 | |||||||||||||||||
額定轉角 ° | 70 | |||||||||||||||||
信號壓力 KPa | 20～100 | |||||||||||||||||
流量特性 | 近似等百分比 | |||||||||||||||||
介質溫度 ℃ | -20～200(常溫) ； -40～450(中溫) ； -40～600(高溫) | |||||||||||||||||
接管法蘭 | 按JB78-59對夾式法蘭連接 | |||||||||||||||||
信號連接螺孔 | M16×1.5 | |||||||||||||||||
配用執行機構 | 薄膜式 | ZMA-2 | ZMA-3 | ZMA-4 | ZMA-5 | |||||||||||||
活塞式 | ZSC-45 | |||||||||||||||||
閥體材質 | ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti | |||||||||||||||||
可配附件 | 手輪、定位器、空氣過濾減壓器等。 | |||||||||||||||||
ZSRW/ZSCW氣動活塞調節蝶閥執行機構主要技術參數
型 號 | 活塞直徑 mm | 有效面積 cm2 | Z大行程 mm | Z大操作壓力 KPa | Z大輸出力 N |
ZSC-45 | 250 | 484 | 60 | 500 | 21800 |
ZSRW/ZSCW氣動活塞調節蝶閥性能指標
執 行 機 構 | 薄膜式執行機構 | 活塞式執行機構 | |||||
類 別 | 不帶定位器 | 帶定位器 | 帶定位器 | ||||
彈簧范圍 KPa | |||||||
20～100 40～200 | 20～60 60～100 | ||||||
項 目 | 基 本 誤 差% | ±8 | - | ±2.0 | ±2.0 | ||
回 差% | 6 | - | 2.0 | 2.0 | |||
死 區% | 5 | - | 0.8 | 0.8 | |||
始終點偏差% | 氣 開 | 始點 | ±4.0 | ±4.0 | ±2.0 | ± | |
終點 | ±8 | ±8 | |||||
氣 關 | 始點 | ±8 | ±8 | ||||
終點 | ±4.0 | ±4.0 | |||||
額定轉角偏差% | ±2.5 | ||||||
允許泄漏量1/h | 2×10-2×閥的額定容量 | ||||||
【氣動活塞調節蝶閥ZSRW、ZSCW型執行標準】
氣動活塞調節蝶閥ZSRW、ZSCW型設計規范：GB/T 17213.1
結構長度：GB/T 12221
試驗與檢驗：ASME B16.104
法蘭連接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
產品標識：GB/T 12220
供貨規范：JB/T 7928
訂貨須知：
一、①ZSRW/ZSCW氣動活塞調節蝶閥產品名稱與型號②ZSRW/ZSCW氣動活塞調節蝶閥口徑③ZSRW/ZSCW氣動活塞調節蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們華揚銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。
