詳細資料：

       當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。

氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。

回信器信號燈綠燈亮時閥門處在開啟位置，而紅燈亮時閥門處在關閉位置。

定位器可調節閥門管道流量。

D671X對夾式氣動蝶閥主要外形尺寸                                         (單位；mm)

D671X對夾式氣動蝶閥主要技術參數

D671X對夾式氣動蝶閥主要性能規范

D671X對夾式氣動蝶閥執行機構

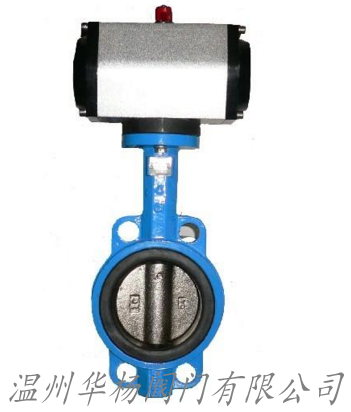

D671X氣動對夾式蝶閥采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大。

1、切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器

2、調節型附件：電氣定位器、氣動定位器、電氣轉換器

3、氣源處理附件：空氣過濾調壓閥、氣源處理三聯件

4．采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變閥板的旋轉角度(0-90°任意角度)，具有較好的調節控制流量等參數

5、采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速二位切斷控制。氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高

6、氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有 的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。

訂貨須知：

    一、①D671X對夾式氣動蝶閥產品名稱與型號②D671X對夾式氣動蝶閥口徑③D671X對夾式氣動蝶閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定型號，請按型號直接向我們華揚銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。
