詳細資料：

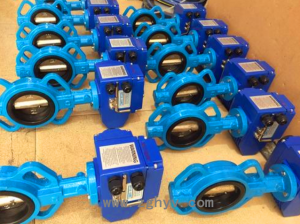

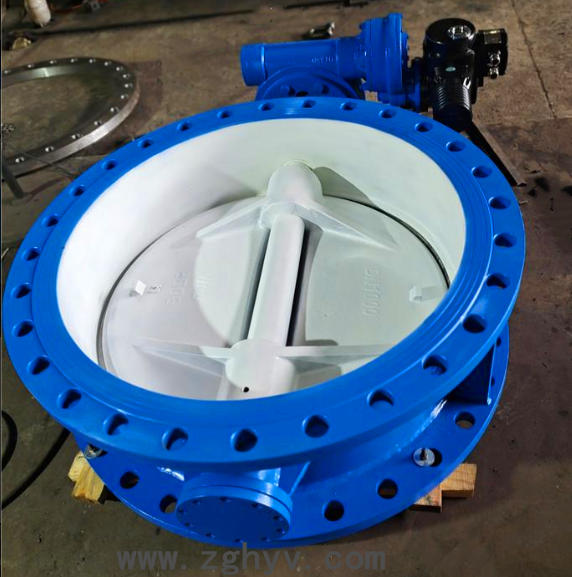

D943H電動蝶閥主要性能特點是：
1．結構 、型小輕便、操作靈活、省力、方便；
2．密封可靠，可達到氣密封無泄漏；
3．流量特性趨于直線調節性有Z佳；
4．采用三偏心原理，使密封面近似零靡損延長了閥門的使用壽命；
5．應用范圍廣。如：可用于水、蒸氣、油品、空氣、煤氣等介質。
6．適用不同溫度及6.4MPa以下的壓力等級，耐腐蝕等各種介質管線。
D943H電動蝶閥主要結束參數
公稱通經DN（mm） | 50～2000 | 50～1600 | |
公稱藥理PN（MPa） | 0.6 | 1.0 | 1.6 |
密封試驗（MPa） | 0.66 | 1.1 | 1.76 |
強度試驗（MPa） | 0.9 | 1.5 | 2.4 |
適用溫度 | 丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ | ||
適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | ||
泄漏率 | 符合GB/T13927-92標準 | ||
驅動方式 | 蝸輪傳動、電動、氣動、液動 | ||
D943H電動蝶閥主要零部件材料
零件名稱 | 材料 |
閥體 | WCB、QT450-10、HT200、HT250 |
蝶板 | WCB、QT450-10、HT200、HT250 |
閥軸 | 2Cr13 |
密封圈 | 丁腈耐油橡膠 |
填料 | 柔性石墨 |
D943H電動蝶閥執行標準
制造標準 | GB/T 122387-89 |
法蘭標準 | GB9113-2000、GB17241.6-1998 |
結構長度標準 | GB12221-89 |
檢驗標準 | GB/T 13927-92 |
D943H電動蝶閥主要外形連接尺寸 單位：mm
DN | 主要外形連接尺寸 | 法蘭尺寸和螺栓孔尺寸 | |||||||||||||||
L | H | H1 | A | B | 0.6MPa | 1.0MPa | 1.6MPa | ||||||||||
D | D1 | D2 | n-d | D | D1 | D2 | n-d | D | D1 | D2 | n-d | ||||||
50 | 108 | 82.5 | 443 | 125 | 125 | 140 | 110 | 88 | 4-14 | 185 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
65 | 112 | 92.5 | 463 | 125 | 125 | 160 | 130 | 108 | 4-14 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 |
80 | 114 | 100 | 483 | 125 | 125 | 190 | 150 | 124 | 4-18 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
100 | 127 | 110 | 498 | 125 | 125 | 210 | 170 | 144 | 4-18 | 220 | 180 | 156 | 8-18 | 220 | 180 | 156 | 8-18 |
125 | 140 | 125 | 682 | 325 | 245 | 240 | 20 | 174 | 8-18 | 250 | 210 | 184 | 8-18 | 250 | 210 | 184 | 8-18 |
150 | 140 | 142.5 | 736 | 325 | 245 | 265 | 225 | 199 | 8-18 | 285 | 240 | 211 | 8-22 | 285 | 240 | 211 | 8-22 |
200 | 152 | 170 | 800 | 325 | 245 | 320 | 280 | 254 | 8-18 | 340 | 295 | 266 | 8-22 | 340 | 295 | 266 | 12-22 |
250 | 165 | 192.5 | 895 | 363 | 313 | 375 | 335 | 309 | 12-18 | 395 | 350 | 319 | 12-22 | 405 | 355 | 319 | 12-26 |
300 | 178 | 222.5 | 956 | 363 | 313 | 440 | 395 | 363 | 12-22 | 445 | 400 | 370 | 12-22 | 460 | 410 | 370 | 12-26 |
350 | 190 | 252.5 | 1029 | 363 | 313 | 490 | 445 | 413 | 12-22 | 505 | 460 | 429 | 16-22 | 520 | 470 | 429 | 16-26 |
400 | 216 | 282.5 | 1103 | 363 | 313 | 540 | 495 | 463 | 16-22 | 565 | 515 | 480 | 16-26 | 580 | 525 | 480 | 16-30 |
450 | 222 | 307.5 | 1186 | 465 | 439 | 595 | 550 | 518 | 16-22 | 615 | 565 | 530 | 20-26 | 640 | 585 | 548 | 20-30 |
500 | 229 | 335 | 1280 | 546 | 481 | 645 | 600 | 568 | 20-22 | 670 | 620 | 582 | 20-26 | 715 | 650 | 609 | 20-33 |
600 | 267 | 390 | 1321 | 546 | 556 | 755 | 705 | 667 | 20-26 | 780 | 725 | 682 | 20-30 | 840 | 770 | 720 | 20-36 |
700 | 292 | 447.5 | 1431 | 546 | 556 | 860 | 810 | 772 | 24-26 | 895 | 840 | 794 | 24-30 | 910 | 840 | 794 | 24-36 |
800 | 318 | 507.5 | 1542 | 546 | 556 | 975 | 920 | 878 | 24-30 | 1015 | 950 | 901 | 24-33 | 1025 | 950 | 901 | 24-39 |
900 | 330 | 557.5 | 1800 | 617 | 706 | 1075 | 1020 | 978 | 24-30 | 1115 | 1050 | 1001 | 28-33 | 1125 | 1050 | 1001 | 28-39 |
1000 | 410 | 615 | 2363 | 632 | 706 | 1175 | 1120 | 1078 | 28-30 | 1230 | 1160 | 1112 | 28-36 | 1255 | 1170 | 1112 | 28-42 |
1200 | 470 | 727.5 | 2583 | 632 | 706 | 1405 | 1340 | 1295 | 32-33 | 1455 | 1380 | 1328 | 32-39 | 1485 | 1390 | 1328 | 32-48 |
1400 | 530 | 837.5 | 2710 | 790 | 1338 | 1630 | 1560 | 1510 | 36-36 | 1675 | 1590 | 1530 | 36-42 | 1685 | 1590 | 1530 | 36-48 |
1600 | 600 | 957.5 | 2845 | 868 | 1476 | 1830 | 1760 | 1710 | 40-36 | 1915 | 1820 | 1750 | 40-48 | 1930 | 1820 | 1750 | 40-56 |
1800 | 670 | 1057.5 | 3060 | 868 | 1476 | 2045 | 1970 | 1918 | 44-39 | 2115 | 2020 | 1950 | 44-48 | 2130 | 2020 | 1950 | 44-56 |
2000 | 760 | 1162.5 | 3350 | 965 | 1600 | 2265 | 2180 | 2125 | 48-42 | 2325 | 2230 | 2150 | 48-48 | 2345 | 2230 | ||
采用標準
設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999
D943H電動蝶閥工作原理：
工作電源通常有：AC220V AC380V等。
輸入信號：4~20mA 0~10v等弱電信號。
由調節型電動執行機構和閥桿連接調試好以后；以電能作為驅動力來驅動硬密封蝶閥閥板，作0~90°部分回轉運動。
接收工業自動化控制系統的4~20mA信號來 控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。
硬密封蝶閥的驅動形式除了電動之外還有：手動,蝸輪桿傳動,氣動等。
閥門的連接形式有無法蘭對夾式,法蘭連接和對焊連接.
安裝使用與維護保養
1、安裝前必須仔細核對閥門的標志、合格證是否符合使用要求，核實后應進行清潔處理。未安裝使用的閥門應存放在干燥的室內。保管時間較長的閥門，要定期清洗，吹干、涂防銹油。閥門兩端應用盲板保護法蘭密封面。
2、根據介質流動方向進行安裝；優先考慮臥式安裝。
3、蝶閥與管道的連接螺栓，安裝時應按對角對方向多次擰緊，不得單件一次擰緊，以防受力不均而造成法蘭連接處泄漏。
4、蝶閥安裝時，應以蝶板處于關閉位置為宜，防止雜物進入閥腔搓傷密封面，用戶要試壓時，切要兩端用法蘭對夾裝好后試壓。
5、本閥門與管道連接時，要求管道上使用對焊鋼法蘭或蝶閥專用法蘭。如果采用平焊鋼法蘭時，必須要求法蘭內孔與墊圈內孔一樣大，以保證墊圈的有效密封面。
6、電動蝶閥出廠時已將控制機構的啟閉行程調好，為防止電源接通時方向搞錯，用戶在 次接通電源前，要先手動Z關開位置的1/3初。并檢查指示盤方向與閥門開啟方向是否一致。
7、全部安裝后進行管路試壓時，必須打開閥門。
8、本蝶閥操作時，轉動手輪時不要用力過猛。
9、當閥軸填料磨損后，適當擰緊填料壓蓋上的螺母即可。閥門使用較長時間后，如需要更換填料，可拆下壓蓋螺母，抬起壓蓋，取出舊填料。填料是組合圈時，裝配前，用刀以45o切開每個組合圈，裝配時就90o交替錯開各組合圈的切口，用壓蓋壓緊填料，擰緊螺母。
