產品概述：

針型閥密封性良好，一般用于較小流量，較高壓力的氣體或液體（如蒸汽、油品）介質的密封。該閥種類一般分為普通截止閥、針型截止閥、角式針型閥、儀表針型閥、波紋管針型閥、閥組等。針型截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。卡套式儀表閥門具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種 連接方式的閥門。手動截止閥、球閥可安裝在管路的任何位置上。

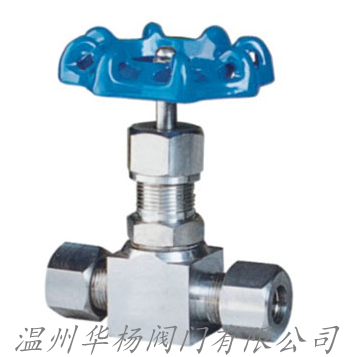

JJY1卡套式截止閥主要外形及連接尺寸

JJY1卡套式截止閥主要性能規范

JJY1卡套式截止閥主要零件材料

JJY1卡套式截止閥應用規范：

             1、設計制造:GB/T12224-1989和JB/T7747-1995

             2、連接方式: 卡套式連接

             3、結構特征:1.錐面密封2.浮動閥瓣

             4、閥門檢驗和試驗:GB/T13927-1992

             5、材料:1.碳鋼按GB/T12228-1989的規定2.不銹鋼GB/T1220-1989的規定

性能規范:

             1. 公稱壓力:6.4-32Mpa

             2. 適用溫度:≤425℃

             3.適用介質:水  蒸汽  油品等

其他技術參數備注：
（1）針型閥價格由口徑、材質、壓力的不同而異，恕不公布價格！
（2）連接形式：法蘭、絲扣（內螺紋）、外螺紋、卡套、焊接
（3）傳動方式：手動
（4）口徑從DN06-DN40；壓力從1.0MPA-50MPA；溫度-20℃-570℃
（5）材質有：碳鋼、不銹鋼、及其他特殊鋼；

JJY1卡套式截止閥安裝注意事項

1、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
2、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243的要求。

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取Z新數據。

訂貨須知：

    一、①JJY1卡套式截止閥產品名稱與型號②JJY1卡套式截止閥口徑③JJY1卡套式截止閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們華揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。
