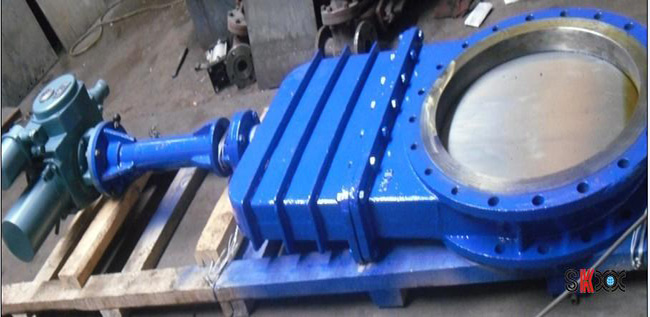

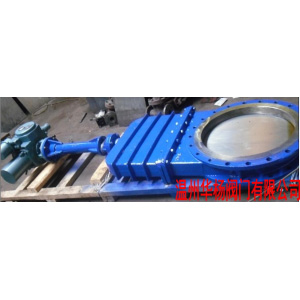

DMZ73H煤氣刀型閘閥閥體為平面板狀結構、與管道對夾連接，閘板采用單閘板，一側與閥體閥座密封，背面與閥體另一側之間楔形接觸，密封面與介質流向相對。所述楔形接觸結構是在密封面背面均設楔形壓緊塊,閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。

DMZ73H煤氣刀型閘閥概述：

  蓋刀閘閥，又名煤氣刀閘閥，閥體為平面板狀結構、與管道對夾連接，閘板采用單閘板，一側與閥體閥座密封，背面與閥體另一側之間楔形接觸，密封面與介質流向相對。所述楔形接觸結構是在密封面背面均設楔形壓緊塊，閥體另一側對應壓緊塊處設調節頂絲。

帶蓋刀閘閥具有閥體結構長度短、重量輕、閥座密封面可免受介質沖刷，密封面受壓均勻、貼合嚴密、在關閉過程中可將閥座密封面上的塵粒、焦油等刮走以及排污方便、防止介質外泄等優點。適宜在含粉塵或焦油的煤氣管線中使用。

DMZ73H煤氣刀型閘閥特點：

1. 可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物。

2. 不銹鋼閘板可防止腐蝕引起的密封泄漏，精磨拋光處理可獲得更好的密封效果。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。

3. 不銹鋼閥體堅久耐用，閥體加強筋設計提高閥體強度，雙頭螺使用啟閉更為迅速。

4. 整體的不銹鋼材質，可防止腐蝕破壞。閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316L、WCB、2Crl3，密封圈采用PTFE增強聚四氟乙烯材質，耐腐蝕、耐磨損、不沾渣。

5. 全圓形的直流通道設計不存渣、不卡阻。

6. 科學的上密封填料函設計，使上密封安全有效，經久耐用。

7. 短結構長度，可節省原料，安裝空間，也有效支持管道強度。

8. 三角形的支架節省原材料，保證需要的力學性能。

9. 刀型閘閥閥體上的導向塊使閘板正確運動。擠壓塊保證閘板有效密封。

10. 刀型閘閥還可任意選用驅動機構。

11. V型閘板可作為調節閥使用。

12. 設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、耐磨防堵措施完善、便于維修、使用方便及壽命長，并且可任意選用驅動裝置。

13. 閥板有5個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。

DMZ73H煤氣刀型閘閥性能：

1. 可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物。

2. 不銹鋼閘板可防止腐蝕引起的密封泄漏，精磨拋光處理可獲得更好的密封效果。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。

3. 不銹鋼閥體堅久耐用，閥體加強筋設計提高閥體強度，雙頭螺使用啟閉更為迅速。

4. 整體的不銹鋼材質，可防止腐蝕破壞。閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316L、WCB、2Crl3，密封圈采用PTFE增強聚四氟乙烯材質，耐腐蝕、耐磨損、不沾渣。

5. 全圓形的直流通道設計不存渣、不卡阻。

6. 科學的上密封填料函設計，使上密封安全有效，經久耐用。

7. 短結構長度，可節省原料，安裝空間，也有效支持管道強度。

8. 三角形的支架節省原材料，保證需要的力學性能。

9. 刀型閘閥閥體上的導向塊使閘板正確運動。擠壓塊保證閘板有效密封。

10. 刀型閘閥還可任意選用驅動機構。

11. V型閘板可作為調節閥使用。

12. 設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、耐磨防堵措施完善、便于維修、使用方便及壽命長，并且可任意選用驅動裝置。

13. 閥板有5個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。

DMZ73H煤氣刀型閘閥主要外形及連接尺寸

公稱壓力 PN（MPa）公稱通徑 DN（mm）LDD1D2HN-MDo

1.0150702802402104758-M20280

200803352952655408-M20360

2508539035032063012-M20360

30010044040036878012-M20400

35010050046042888516-M20400

40011056551548299016-M22400

450120615565532110020-M22530

500130670620585120020-M22530

600140780725685145020-M27600

700165895840800170024-M27600

8001901010950905200024-M30680

900200111010501005230028-M30680

1000 12201160115278028-M33配電動

DMZ73H煤氣刀型閘閥安裝使用：

1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；

2.各連接部位螺栓，要求均勻擰緊；

3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；

4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；

5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；

6.驅動裝置的接線須按線路圖進行；

7.刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

訂貨須知：（國家標準）

一、A:DMZ73H煤氣刀型閘閥產品名稱、DMZ73H煤氣刀型閘閥產品型號、DMZ73H煤氣刀型閘閥公稱通徑B:運用介質及溫度、壓力范圍C:是否有附件、實驗檢驗標準、交貨期、特殊要求等事宜、以便我們的為您正確選型。

二、若已經由設計單位選定我公司的型號，請您根據閥門的參數直接與我們銷售中心訂購。

三、當您使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的 工程師 會專心為您審核與分析。
